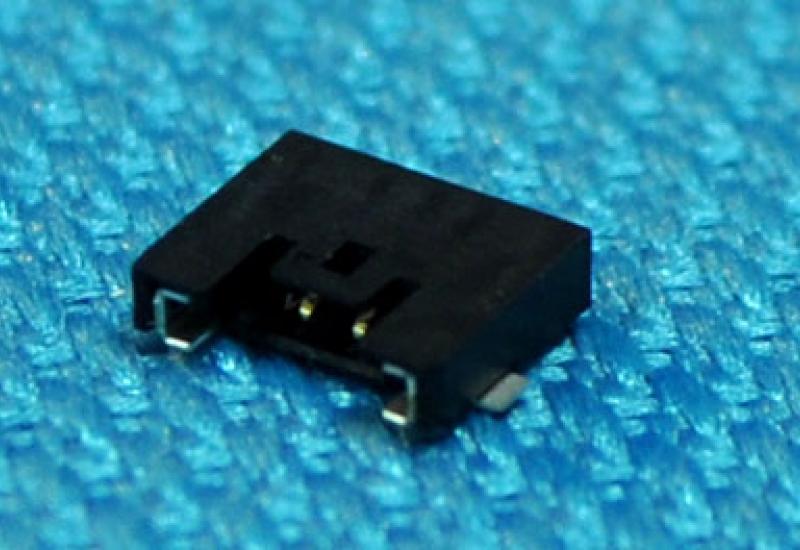

1.00mm Pitch Pico-Lock™ Surface Mount Header, Right Angle, 1.50mm Height, Positive Side Locks, 2 Circuits
가격0원
제조사molex
색상24,000PC
TMLmolex
제품문의
제품 상세정보

일반적 특성

현황Active
CategoryPCB 헤더
시리즈503763
적용제품와이어 대 보드
전체보기Pico-Lock™ Connector System
제품명Pico-Lock™
UPC887191579337

물리적 특성

분리형No
회로수2
최대 회로수2
색상 - 플라스틱검정색
내구성(최대 메이팅 사이클)30
First Mate / Last BreakNo
Glow-Wire 적용No
결합제품 가이드No
Keying to Mating PartN/A
결합제품 잠금장치Yes
원재료 - 메탈Copper Alloy
원재료 - 도금부Gold over Nickel
원재료 - 플라스틱고내열 수지 (플라스틱)
Net Weight47.560/mg
열 수1
방향성직각
포장타입엠보스드 테이프 / 릴
피치 - 결합부1.00mm
표면실장호환성 (SMC)Yes
사용온도 범위-25°C to +85°C
터미네이션 결합방식표면실장

전기적 특성

(Please review the Product Specification for specific details.)
전류 - 접촉 당 최대 출력1.5A
최대전압150V

Agency Certification

Please find UL Certificates by searching the UL Database using the Molex Series Number. Click here to visit the UL Database

원재료 정보

납땜 프로세스 정보

참고 - 도면번호

Application
Specification		AS-503764-001, AS-503764-002
Packaging
Specification		SPK-503763-001
제품규격PS-503764-001
도면SD-503763-001, SD-503763-002, SD-503764-001
