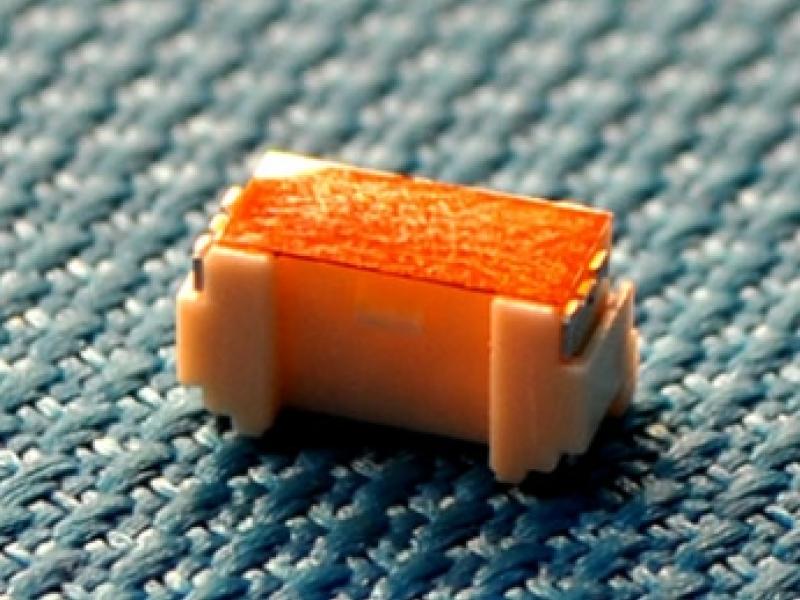

Micro-Lock™ 1.25mm Pitch Single-Row Vertical Header, Beige, 4 Circuits
가격0원
제조사molex
MOQ7,200PC
제품문의
제품 상세정보

일반적 특성

현황Active
CategoryPCB 헤더
시리즈504194
적용제품와이어 대 보드
전체보기Micro-Lock™ Connectors
제품명Micro-Lock™
UPC887191208244

물리적 특성

분리형 No
회로수4
최대 회로수4
색상 - 플라스틱베이지색
내구성(최대 메이팅 사이클)30
First Mate / Last Break No
Glow-Wire 적용No
결합제품 가이드No
결합제품 잠금장치Yes
원재료 - 메탈황동
원재료 - 도금부주석
원재료 - 도금부 터미네이션니켈
Net Weight161.195/mg
열 수1
방향성수직
PC 테일길이3.00mm
PCB 고정위치No
PCB 유지력없음
PCB Thickness -
Recommended		1.20mm, 1.60mm
포장타입엠보스드 테이프 / 릴
피치 - 결합부1.25mm
피치 - 터미널 간격1.25mm
사용온도 범위 -25°C to +85°C
터미네이션 결합방식표면실장

전기적 특성

(Please review the Product Specification for specific details.)
전류 - 접촉 당 최대 출력1.5A
최대전압 50V

Agency Certification

Please find UL Certificates by searching the UL Database using the Molex Series Number. Click here to visit the UL Database

원재료 정보

납땜 프로세스 정보

참고 - 도면번호

Application
Specification		 AS-504193-001, AS-504193-002
Packaging
Specification		SPK-504194-001
제품규격PS-504193-001, RPS-504193-001, RPS-504193-002, RPS-504193-003
도면SD-504194-001, SD-504194-002
