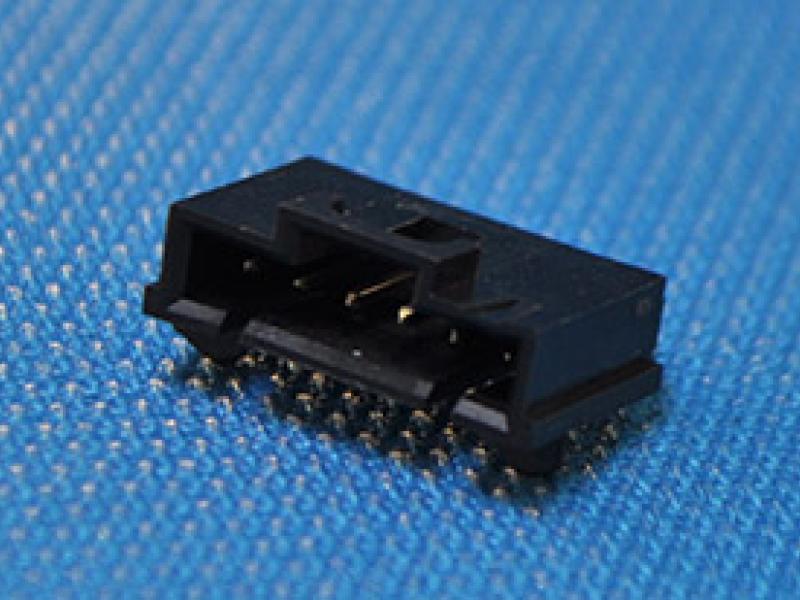

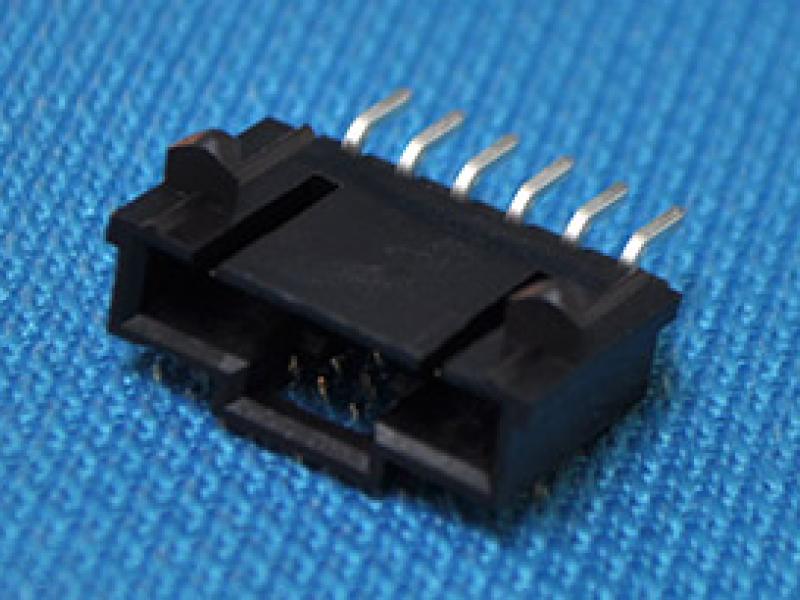

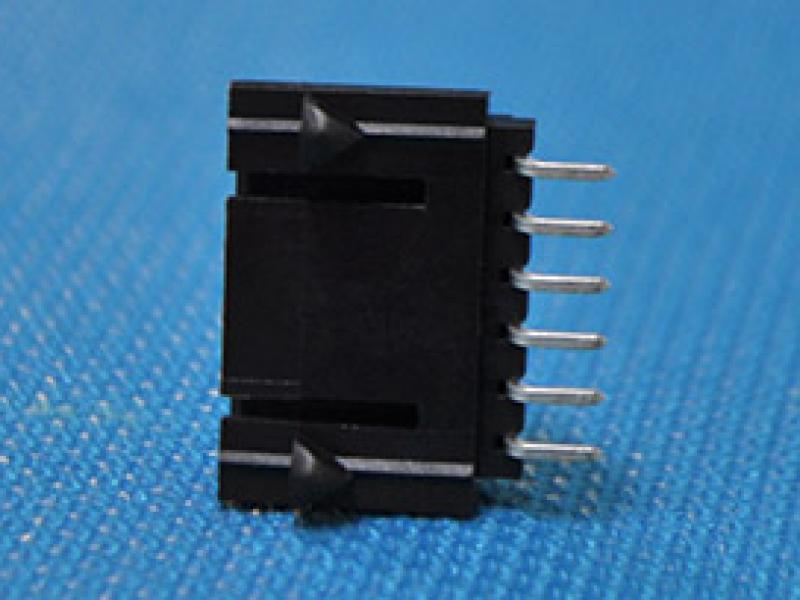

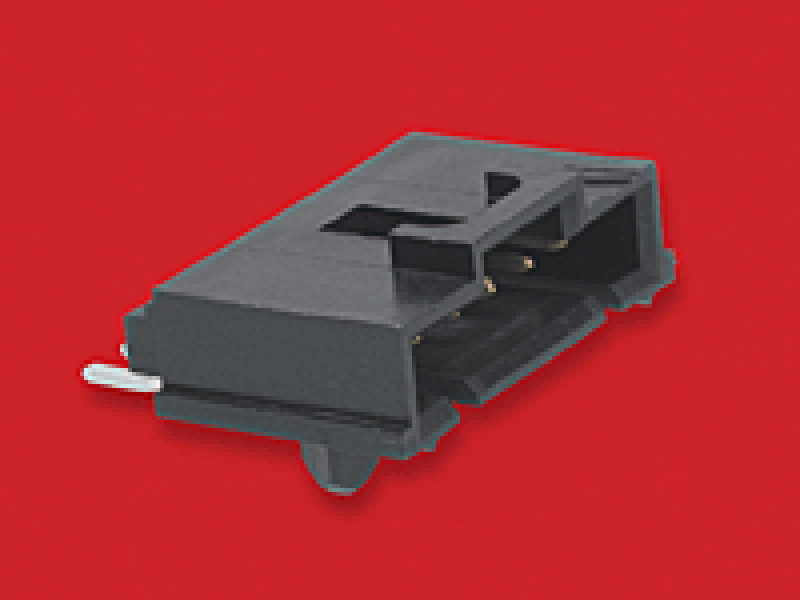

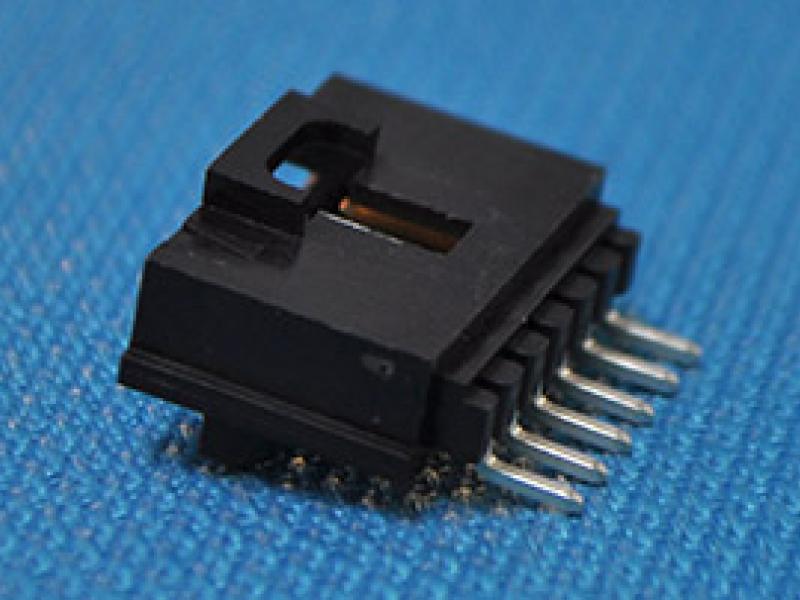

2.54mm Pitch SL™ Wire-to-Board Header, Low Profile, Surface Mount, Single Row, Right Angle, 3.05mm Pocket, Shrouded, with Press-fit Plastic Peg, 6 Circuits, 0.38µm Gold (Au) Selective Plating, Tin (Sn) PC Tail Plating

가격0원
제조사molex
MOQ840PC
제품문의
제품 상세정보

일반적 특성

현황Active
CategoryPCB 헤더
시리즈70634
적용제품Signal, 와이어 대 보드
전체보기SL™ Modular Connectors
제품명SL™
UPC800753771703

물리적 특성

분리형No
회로수6
최대 회로수6
색상 - 플라스틱검정색
내구성(최대 메이팅 사이클)50
난연성94V-0
Glow-Wire 적용No
결합제품 잠금장치Yes
원재료 - 메탈황동, 인청동
원재료 - 도금부금
원재료 - 도금부 터미네이션주석
원재료 - 플라스틱고내열 수지 (플라스틱)
Net Weight1.509/g
열 수1
방향성직각
PCB 고정위치Yes
PCB 유지력Yes
PCB Thickness -
Recommended		1.60mm
포장타입튜브
피치 - 결합부2.54mm
최소도금: 결합0.381µm
최소 도금: 터미네이션1.905µm
결합제품 오삽입 장치Yes
PCB 오삽입 장치Yes
덮개풀리형
End-to-End 연결형No
사용온도 범위-40°C to +105°C
터미네이션 결합방식표면실장

전기적 특성

(Please review the Product Specification for specific details.)
전류 - 접촉 당 최대 출력3A
최대전압250V

Agency Certification

Please find UL Certificates by searching the UL Database using the Molex Series Number. Click here to visit the UL Database

CSALR19980
ULE29179

원재료 정보

구 제품번호70634-0040

납땜 프로세스 정보

Lead-free
프로세스 능력		Reflow Capable (SMT only)
최대 프로세스 온도260

참고 - 도면번호

제품규격PS-70400, PS-70541
도면SDA-70634-****
