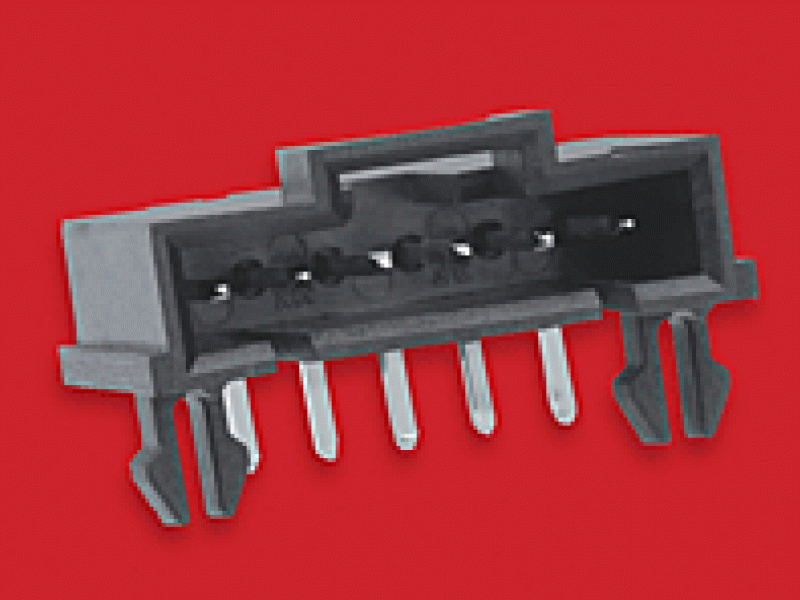

2.54mm Pitch SL™ Header, Single Row, Right Angle, 3.05mm Pocket, Shrouded, with Beveled Plastic Peg, 4 Circuits, Tin (Sn) Plating

가격0원
제조사molex
MOQ1,520PC
제품문의
제품 상세정보

일반적 특성

현황Active
CategoryPCB 헤더
시리즈70551
적용제품Signal, 와이어 대 보드
전체보기SL™ Modular Connectors
제품명SL™
UPC800753762831

물리적 특성

분리형No
회로수4
최대 회로수4
색상 - 플라스틱검정색
내구성(최대 메이팅 사이클)25
First Mate / Last BreakNo
난연성94V-0
Glow-Wire 적용No
결합제품 가이드No
Keying to Mating Part없음
결합제품 잠금장치Yes
원재료 - 메탈황동, 인청동
원재료 - 도금부주석
원재료 - 도금부 터미네이션주석
원재료 - 플라스틱고내열 수지 (플라스틱)
Net Weight1.027/g
열 수1
방향성직각
PC 테일길이3.30mm
PCB 고정위치Yes
PCB 유지력Yes
PCB Thickness -
Recommended		1.60mm
포장타입튜브
피치 - 결합부2.54mm
최소도금: 결합3.810µm
최소 도금: 터미네이션3.810µm
결합제품 오삽입 장치Yes
덮개풀리형
End-to-End 연결형No
사용온도 범위-40°C to +105°C
터미네이션 결합방식스루홀

전기적 특성

(Please review the Product Specification for specific details.)
전류 - 접촉 당 최대 출력3A
최대전압250V

Agency Certification

Please find UL Certificates by searching the UL Database using the Molex Series Number. Click here to visit the UL Database

CSALR19980
ULE29179

원재료 정보

납땜 프로세스 정보

최대 프로세스 온도 지속시간 (초)3
Lead-free
프로세스 능력		WAVE CAPABLE (TH only)
최대 프로세스 온도에서의 최대 사이클1
최대 프로세스 온도245

참고 - 도면번호

제품규격PS-70400, PS-70541
도면SDA-70551-****
