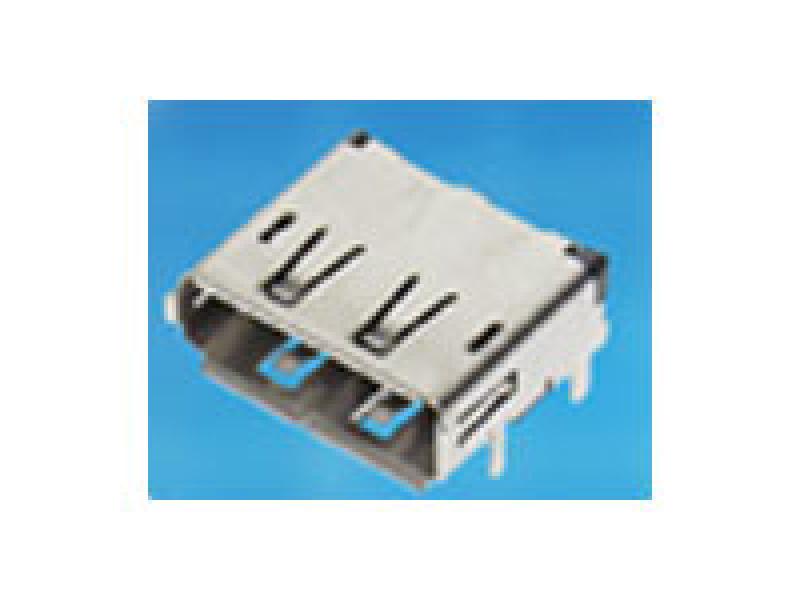

0.50mm Pitch DisplayPort* Male Receptacle, Right Angle, Surface Mount, 0.76µm Gold (Au) Plating, 20 Circuits, without Cover, Mylar or Flange; with Latch Holes, Peg and Solder Tab of Shell, Lead-Free

가격0원
제조사molex
MOQ1,000PC
제품문의
제품 상세정보

일반적 특성

현황생산
CategoryI/O 커넥터
시리즈47272
부품형태리셉터클
적용제품와이어 대 보드
설명With EMI Shield
전체보기DisplayPort* and Mini DisplayPort Interconnect System
제품명DisplayPort*
타입N/A
UPC822350586009

물리적 특성

회로수20
최대 회로수20
색상 - 플라스틱검정색
난연성94V-0
암수구분수
Keying to Mating PartYes
결합제품 잠금장치Yes
원재료 - 메탈Copper Alloy
원재료 - 도금부금
원재료 - 도금부 터미네이션주석-비스무트
원재료 - 플라스틱고내열 수지 (플라스틱)
Net Weight2.719/g
열 수2
방향성직각
PCB 고정위치Yes
PCB 유지력Yes
포장타입엠보스드 테이프 / 릴
패널마운트플랜지 없음
피치 - 결합부0.50mm
피치 - 터미널 간격0.50mm
최소도금: 결합0.762µm
최소 도금: 터미네이션1.016µm
결합제품 오삽입 장치Yes
PCB 오삽입 장치Yes
포트1
사용온도 범위-20°C to +85°C
터미네이션 결합방식표면실장
방수/방전No

전기적 특성

(Please review the Product Specification for specific details.)
전류 - 접촉 당 최대 출력0.5A
차폐형Yes
패널 그라운딩Yes
최대전압40V AC

Agency Certification

Please find UL Certificates by searching the UL Database using the Molex Series Number. Click here to visit the UL Database

ULE29179

원재료 정보

납땜 프로세스 정보

최대 프로세스 온도 지속시간 (초)10
Lead-free
프로세스 능력		리플로우 대응형 (SMT만)
최대 프로세스 온도에서의 최대 사이클1
최대 프로세스 온도250

참고 - 도면번호

Electrical Model
Document		EE-47272-001, EE-47272-002
제품규격PS-47272-001
도면SD-47272-001
Test SummaryTS-47272-001
