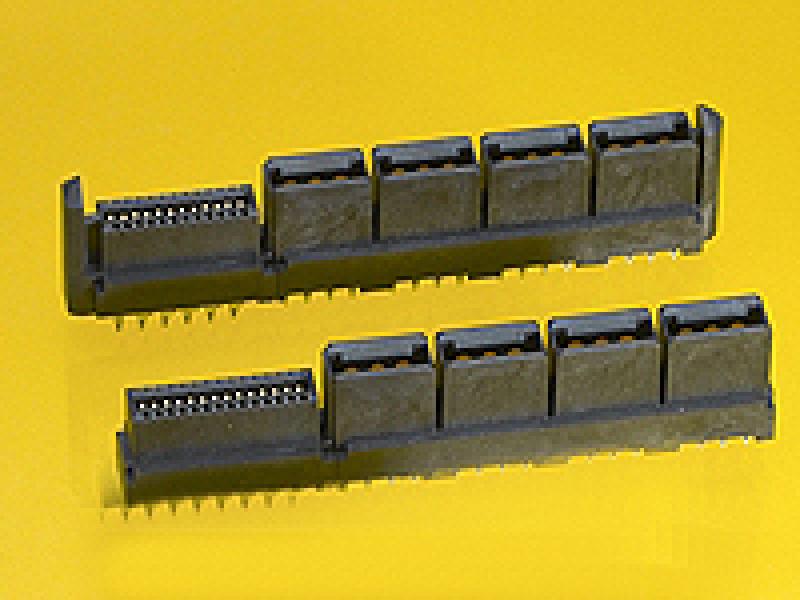

1.27mm, 12.00mm Pitch, EXTreme LPHPower™ Receptacle Header, Vertical, 4 Power Contacts, 28 Signal Contacts, Select Gold (Au) Plating, with BMI Guides

가격0원
제조사molex
MOQ270PC
제품문의
제품 상세정보

일반적 특성

현황생산
CategoryPCB 리셉터클
시리즈46114
적용제품보드 연결, Power
설명Press Fit Pin
작업용공구 제품 연결62100-6300 / 62201-8671
전체보기EXTreme LPHPower™
제품명EXTreme LPHPower™
UPC800756886626

물리적 특성

(p)ower-(s)ignal Configuration4p - 28s
회로수32
최대 회로수32
색상 - 플라스틱검정색
내구성(최대 메이팅 사이클)250
난연성94V-0
Glow-Wire 적용No
결합제품 가이드Yes
Keying to Mating Part없음
결합제품 잠금장치없음
원재료 - 메탈고기능 합금 (HPA)
원재료 - 도금부금
원재료 - 도금부 터미네이션주석
원재료 - 플라스틱고내열 수지 (플라스틱)
Net Weight7.562/g
열 수2
방향성수직
PCB 고정위치No
PCB 유지력없음
포장타입트레이
피치 - 결합부1.27mm, 12.00mm
피치 - 터미널 간격1.27mm, 2.50mm
최소도금: 결합0.762µm
최소 도금: 터미네이션2.540µm
결합제품 오삽입 장치Yes
PCB 오삽입 장치Yes
End-to-End 연결형No
표면실장호환성 (SMC)Yes
사용온도 범위-40°C to +105°C
터미네이션 결합방식스루홀 - 유연 핀

전기적 특성

(Please review the Product Specification for specific details.)
전류 - 접촉 당 최대 출력30A
PCB 그라운딩No
최대전압250V AC (RMS)/DC

Agency Certification

Please find UL Certificates by searching the UL Database using the Molex Series Number. Click here to visit the UL Database

CSALR19880
ULE29179

원재료 정보

납땜 프로세스 정보

참고 - 도면번호
