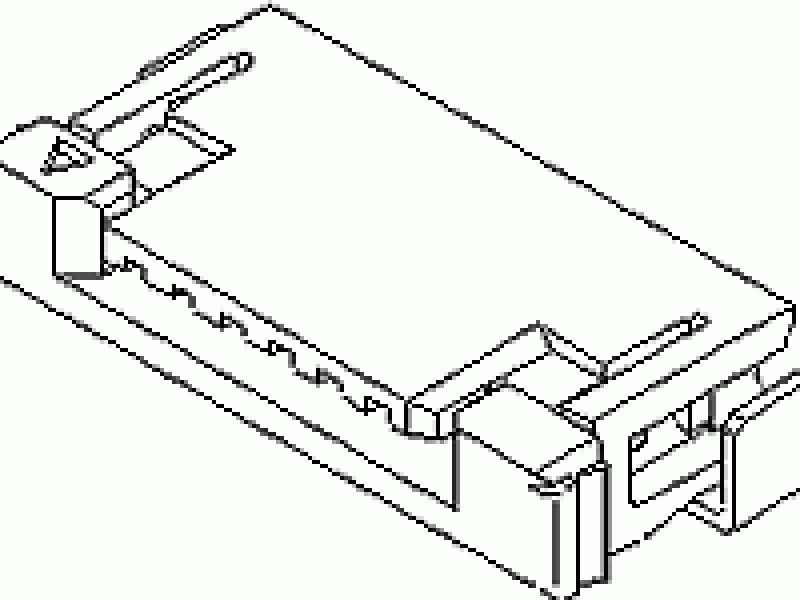

Easy-On™ Type FFC/FPC Connector, Right-Angle, Surface Mount, ZIF, Top Contact Style Receptacle, 28 Circuits, Lead-Free, High Barrier Packaging
가격0원
제조사molex
MOQ1,000
제품문의
제품 상세정보

일반적 특성

현황Active
CategoryFFC/FPC 커넥터
시리즈52207
전체보기FFC-FPC (SMT)
제품명Easy-On™
UPC887191278117

물리적 특성

회로수28
색상 - 플라스틱천연색
결합위치상부
내구성(최대 메이팅 사이클)30
삽입각도각도 : 90°
난연성94V-0
Matedheight2.70mm
원재료 - 메탈인청동
원재료 - 도금부실버, 주석-비스무트
원재료 - 도금부 터미네이션실버, 주석-비스무트
원재료 - 플라스틱나일론 (PA)
Net Weight961.200/mg
열 수1
방향성직각
PC 테일길이2.00mm
PCB 고정위치No
PCB 유지력Yes
포장타입엠보스드 테이프 / 릴
피치 - 결합부1.00mm
피치 - 터미널 간격1.00mm
PCB 오삽입 장치Yes
End-to-End 연결형No
사용온도 범위-40°C to +85°C
터미네이션 결합방식표면실장
와이어/케이블 타입FFC/FPC

전기적 특성

(Please review the Product Specification for specific details.)
전류 - 접촉 당 최대 출력1A
최대전압125V

Agency Certification

Please find UL Certificates by searching the UL Database using the Molex Series Number. Click here to visit the UL Database

CSALR19980
ULE29179

원재료 정보

납땜 프로세스 정보

참고 - 도면번호

Packaging
Specification		SPK-52207-002
제품규격PS-52207-009, RPS-52207-115, RPS-52207-120
도면SD-52207-069, SD-52207-070
