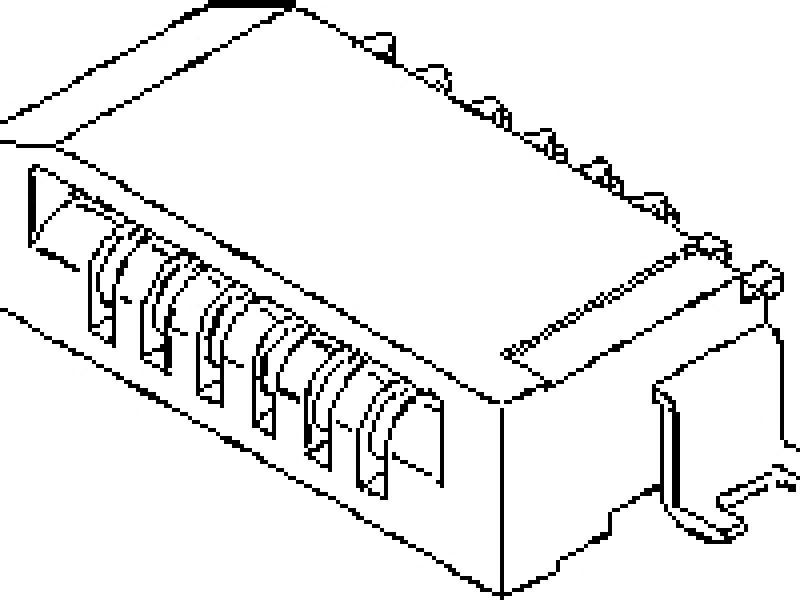

1.00mm Pitch Easy-On™ Type FFC/FPC Connector, Surface Mount, Right Angle, Non-ZIF, Bottom Contact Style Receptacle, 10 Circuits
가격0원
제조사molex
MOQ6,000PC
제품문의
제품 상세정보

일반적 특성

현황Active
CategoryFFC/FPC 커넥터
시리즈52852
전체보기FFC-FPC (SMT)
제품명Easy-On™
UPC822348123421

물리적 특성

회로수10
최대 회로수10
결합위치하면
내구성(최대 메이팅 사이클)10
삽입각도각도 : 90°
난연성94V-0
Matedheight3.10mm
원재료 - 메탈인청동
원재료 - 도금부주석-비스무트
원재료 - 도금부 터미네이션주석-비스무트
Net Weight316.400/mg
열 수1
방향성직각
PCB 고정위치No
PCB 유지력Yes
포장타입엠보스드 테이프 / 릴
피치 - 결합부1.00mm
피치 - 터미널 간격1.00mm
최소도금: 결합1.016µm
최소 도금: 터미네이션1.016µm
PCB 오삽입 장치No
End-to-End 연결형No
표면실장호환성 (SMC)Yes
사용온도 범위-20°C to +80°C
터미네이션 결합방식표면실장
와이어/케이블 타입FFC/FPC

전기적 특성

(Please review the Product Specification for specific details.)
전류 - 접촉 당 최대 출력0.5A
최대전압50V AC (RMS)/DC

Agency Certification

Please find UL Certificates by searching the UL Database using the Molex Series Number. Click here to visit the UL Database

CSALR19980
ULE29179

원재료 정보

납땜 프로세스 정보

참고 - 도면번호

Packaging
Specification		SPK-52852-001
제품규격PS-52852-014, RPS-52852-017, RPS-52852-018, RPS-52852-019, RPS-52852-022, RPS-52852-023, RPS-52852-025
도면SD-52852-010, SD-52852-011
