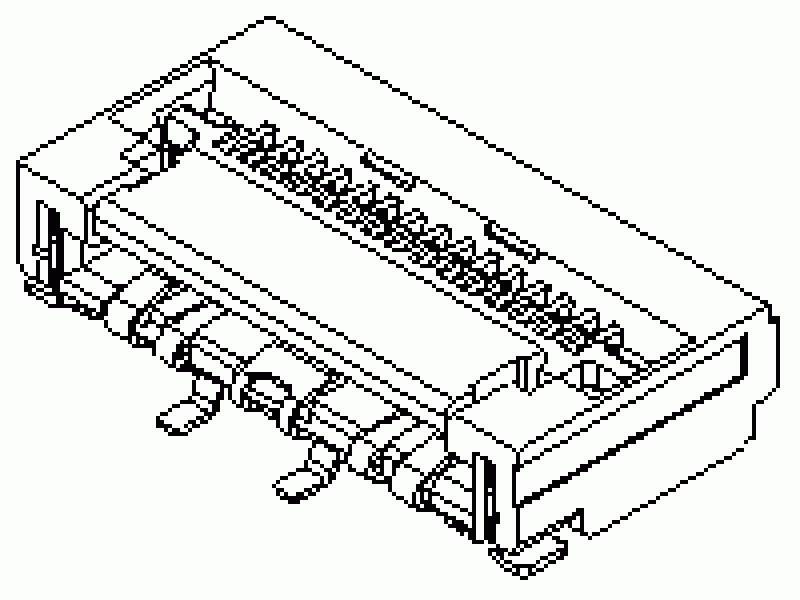

0.50mm Pitch Easy-On™ Type FFC/FPC Connector, For LVDS, 2.33mm Height, Right Angle, Surface Mount, ZIF, Bottom Contact Style, 33 Circuits, Lead-Free
가격0원
제조사molex
MOQ2,500PC
제품문의
제품 상세정보

일반적 특성

현황Active
CategoryFFC/FPC 커넥터
시리즈502244
전체보기FFC-FPC (SMT)
제품명Easy-On™
UPC822350698818

물리적 특성

회로수33
색상 - 플라스틱검정색, 천연색
결합위치하면
내구성(최대 메이팅 사이클)20
삽입각도각도 : 90°
Matedheight2.33mm
원재료 - 메탈인청동
원재료 - 도금부금
원재료 - 도금부 터미네이션금
Net Weight340.810/mg
열 수1
방향성직각
PCB 고정위치No
PCB 유지력Yes
포장타입엠보스드 테이프 / 릴
피치 - 결합부0.50mm
PCB 오삽입 장치Yes
End-to-End 연결형No
사용온도 범위-25°C to +85°C
터미네이션 결합방식표면실장
와이어/케이블 타입FFC용

전기적 특성

(Please review the Product Specification for specific details.)
전류 - 접촉 당 최대 출력0.4A
최대전압50V AC (RMS)/DC

Agency Certification

Please find UL Certificates by searching the UL Database using the Molex Series Number. Click here to visit the UL Database

원재료 정보

납땜 프로세스 정보

참고 - 도면번호

제품규격PS-502244-001, RPS-502244-001, RPS-502244-002, RPS-502244-003, RPS-502244-004, RPS-502244-005
도면SD-502244-001, SD-502244-002
