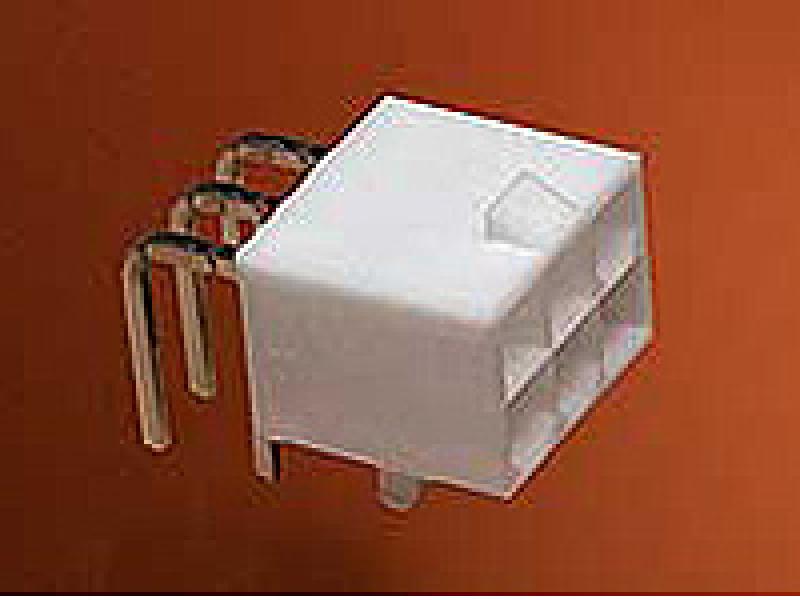

Mini-Fit® Jr. Header, 4.20mm Pitch, Right Angle, without Flange, 4 Circuits, Tin (Sn) over Nickel (Ni) Plating

가격0원
제조사molex
MOQ1,740EA
제품문의
제품 상세정보

일반적 특성

현황Active
CategoryPCB Headers
시리즈87427
적용제품Power, Wire-to-Board
설명Current = 13A max. per circuit when header is mated to a receptacle loaded with 45750 Mini-Fit® Plus HCS Crimp Terminal Crimped to 16 AWG wire., See Molex product specification PS-45750-001 for additional current de-rating information.
전체보기Mini-Fit Jr.™ Power Connectors
제품명Mini-Fit Jr.™
UPC800754779753

물리적 특성

분리형No
회로수4
최대 회로수4
색상 - 플라스틱Beige
내구성(최대 메이팅 사이클)30
First Mate / Last BreakNo
가연성94V-0
Glow-Wire 적용No
결합제품 잠금장치Yes
원재료 - 메탈Brass
원재료 - 도금부Tin
원재료 - 도금부 터미네이션Tin
원재료 - 플라스틱Nylon
Net Weight1.950/g
행 수2
방향성Right Angle
PC 테일길이3.30mm
PCB 고정위치No
PCB 유지력None
PCB Thickness -
Recommended		1.60mm
포장타입Tray
피치 - 결합부4.20mm
피치 - 터미널 간격4.20mm
최소도금: 결합2.540µm
최소 도금: 터미네이션2.540µm
결합제품 오삽입 장치Yes
PCB 오삽입 장치No
덮개Fully
StackableNo
표면실장호환성 (SMC)No
사용온도 범위-40°C to +105°C
터미네이션 결합방식Through Hole

전기적 특성

(Please review the Product Specification for specific details.)
전류 - 접촉 당 최대 출력13.0A
최대전압600V

Agency Certification

Please find UL Certificates by searching the UL Database using the Molex Series Number. Click here to visit the UL Database

CSALR19980
ULE29179

원재료 정보

납땜 프로세스 정보

최대 프로세스 온도 지속시간 (초)005
Lead-free
프로세스 능력		WAVE
최대 프로세스 온도에서의 최대 사이클001
최대 프로세스 온도260

참고 - 도면번호

제품규격PS-45750-001, PS-87427-0001
도면SD-87427-**0*
